太赫茲掃描法布里-珀羅干涉儀 (TSFPI) 設計用于測量窄帶太赫茲輻射的波長和強度。 TSFPI 可用于窄帶太赫茲輻射的脈沖源和連續源。

TSFPI 由兩個半透明平行硅鏡組成，其中一個安裝在電機驅動的線性致動器上。 太赫茲輻射參數的測量是通過移動鏡的平移（掃描）進行的，如圖 1 所示。 1.

圖 1. TSFPI 的原理圖

TSFPI 可用于以下來源：

  陀螺儀；

  光泵浦亞毫米波激光器；

  后波振蕩器；

  自由電子激光器；

  差頻太赫茲發生器；

  光混合太赫茲發生器；

  量子級聯激光器；

  p-Ge 激光器；

  新型太赫茲源。

太赫茲掃描法布里-珀羅干涉儀還能夠測量寬帶太赫茲源的波長和強度，以及根據法布里-珀羅干涉儀透射光譜過濾太赫茲輻射（圖 2）。

TSFPI 支持多種鏡像平移模式，例如將鏡像移動到給定位置、將鏡像移動給定距離、連續和循環平移。 鏡像平移速度、輪班間隔、起始和結束位置也可以調整。

圖 2. 由 TDS 光譜儀 Menlo Systems TERA K8 測量的反射鏡間距為 500 μm 時的 TSFPI 透射光譜

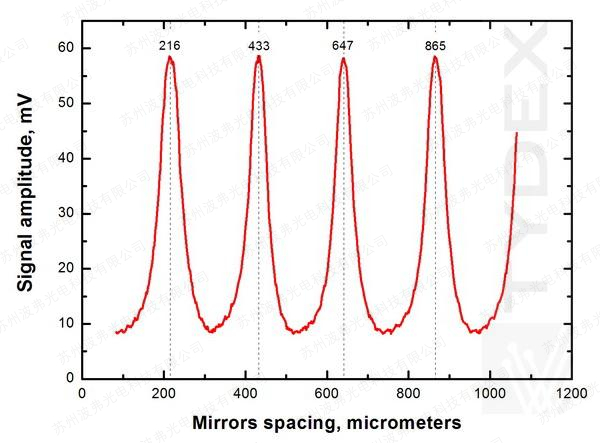

圖3顯示了TSFPI對光泵浦總和波激光器的激光波長的測量結果。 從圖中可以看出，相鄰TSFPI傳輸最大值之間的距離約為216 μm（433 μm – 216 μm = 217 μm；647 μm – 433 μm = 214 μm；865 μm – 647 μm = 218 μm），對應于 激光波長的一半。 該結果與理論 TSFPI 透射率最大值一致：λ=2*d/m，其中 d 是以 μm 為單位的 TSFPI 反射鏡之間的間距，m 是干涉階次，λ 是以 μm 為單位測量的波長。

圖 3. 光聲探測器 Tydex GP-1P 與 TSFPI 反射鏡間距的信號幅度。 太赫茲輻射由光學泵浦亞毫米波激光器產生，λlas = 432 μm

主要特點：

  TSFPI 的寬工作范圍，0.1 – 15 THz；

  擊穿門檻高；

  大光圈，52 毫米；

  鏡面定位精度高，±1.25 μm

  使用方便。

TSFPI 包包括以下內容：

  TSFPI干涉儀單元；

  電源和控制單元；

  鏡像平移控制軟件；

  電纜；

  用戶指南。

以下 TSFPI 附件可單獨提供：

  光聲戈萊探測器GC-1P/T/D；

  0.1-15 THz 范圍內指定波長的 BPF（帶通濾波器）；

  LPF（低通濾波器）濾除紅外輻射，具有以下截止頻率：23.4 THz、23.3 THz、23.1 THz、14.3 THz、10.9 THz、8.8 THz、5.5 THz、4.3 THz、4 THz、3.2 THz；

  一組具有1%、3%、10%和30%透光率的衰減器；

  TPX 和 HRFZ-Si 透鏡。
